產品說明

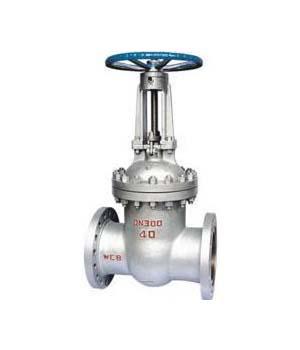

Z41H、Z41Y、Z41W 型PN16~PN200 鋼制楔式閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力PN16~PN200，閥體材料為碳素鋼（Z41H-16C Z41H-25 Z41Y-16C Z41Y-25 Z41H-40~200）、不銹鋼（Z41W-16P Z41W-25P Z41Y-16P Z41Y-25P Z41W-16R Z41W-25R Z41Y-16R Z41Y-25R Z41H-40P~200P Z41H-40R~200R）、合金鋼（Z41Y-16I Z41Y-25I Z41Y-16V Z41Y-25V Z41H-40I~200I）的閘閥。
Z41 閘閥適用于工作壓力1.6~20.0MPa，工作溫度-29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
產品性能參數
|
Z41H、Z41Y、Z41W 型PN16~PN200 鋼制楔式閘閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/ MPa |
適用溫度/ ℃ |
適用介質 |
|
Z41H-16C、25 |
16、25 |
1.6、2.5 |
≤ 425 |
水、蒸汽、油品 |
|
Z41Y-16C、25 |
||||
|
Z41W-16P、25P |
16、25 |
1.6、2.5 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-16P、25P |
||||
|
Z41W-16R、25R |
||||
|
Z41Y-16R、25R |
||||
|
Z41Y-16I、25I |
≤ 550 |
油品、蒸汽 |
||
|
Z41Y-16V、25V |
≤ 570 |
水、蒸汽、油品 |
||
|
Z41H-40~200 |
40~200 |
4.0~20.0 |
≤ 425 |
水、蒸汽、油品 |
|
Z41H-40I~200I |
40~200 |
4.0~20.0 |
≤ 550 |
水、蒸汽、油品 |
|
Z41H-40P~200P |
40~200 |
4.0~20.0 |
≤ 200 |
硝酸類 |
|
Z41H-40R~200R |
40~200 |
4.0~20.0 |
≤ 200 |
硝酸類 |
產品零部件材料
|
Z41H、Z41Y、Z41W 型PN16~PN200 鋼制楔式閘閥零部件材料 |
|||||
|
型號 |
材料 |
|
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
|
Z41H-16C、25 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
|
Z41Y-16C、25 |
堆焊硬質合金 |
|
|||
|
Z41W-16P、25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
石棉石墨或柔性石墨 |
|
|
Z41Y-16P、25P |
堆焊硬質合金 |
|
|||
|
Z41W-16R、25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
|
Z41Y-16R、25R |
堆焊硬質合金 |
|
|||
|
Z41Y-16I、25I |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
堆焊硬質合金 |
|
|
|
Z41Y-16V、25V |
鉻鉬釩鋼 |
鉻鉬釩鋼 |
堆焊硬質合金 |
柔性石墨 |
|
|
Z41H-40~200 |
碳鋼 |
鉻不銹鋼 |
碳鋼+Cr13或硬質合金 |
柔性石墨 |
|
|
Z41H-40I~200I |
鉻鉬鋼 |
合金鋼 |
合金鋼+硬質合金 |
柔性石墨 |
|
|
Z41H-40P~200P |
鉻鎳鈦鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
|
|
Z41H-40R~200R |
鉻鎳鉬鈦鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
|
產品外形及結構尺寸
|
Z41H、Z41Y、Z41W 型PN16 鋼制楔式閘閥主要外形及結構尺寸 |
||||||||||
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×ød |
H |
D0 |
重量/ kg |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4×ø14 |
175 |
200 |
4 |
|
20 |
150 |
105 |
75 |
|||||||
