【產品用途】

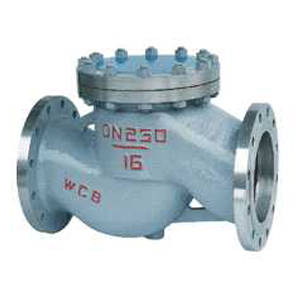

H41H、H41Y 型PN16~PN100 升降式鋼制止回閥是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。
【產品特點】
1、H41H、H41Y 型升降式鋼制止回閥具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中
2、當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流
【性能參數】
|
型號
|
H41H-16C~100
|
H41Y-16C~100
|
H41W-16P~100
|
|
工作壓力（MPa）
|
1.6~10.0
|
|
適用溫度（℃）
|
≤425
|
≤150
|
|
適用介質
|
水、蒸汽、油品
|
弱腐蝕性介質
|
|
材料
|
閥體、閥蓋
|
碳鋼
|
鉻鎳鈦不銹鋼
|
|
密封面
|
堆焊鉻不銹鋼
|
堆焊硬質合金
|
鉻鎳鈦不銹鋼
|
|
墊片
|
鋼帶石墨參纏繞
|
聚四氟乙烯
|
主要外形和連接尺寸
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
|
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
77
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
77
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
80
|
|
32
|
180
|
135
|
100
|
75
|
16
|
4-18
|
85
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
105
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
120
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
130
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
140
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
155
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
180
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
215
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12-25
|
260
|
|
300
|
850
|
|
